产品介绍

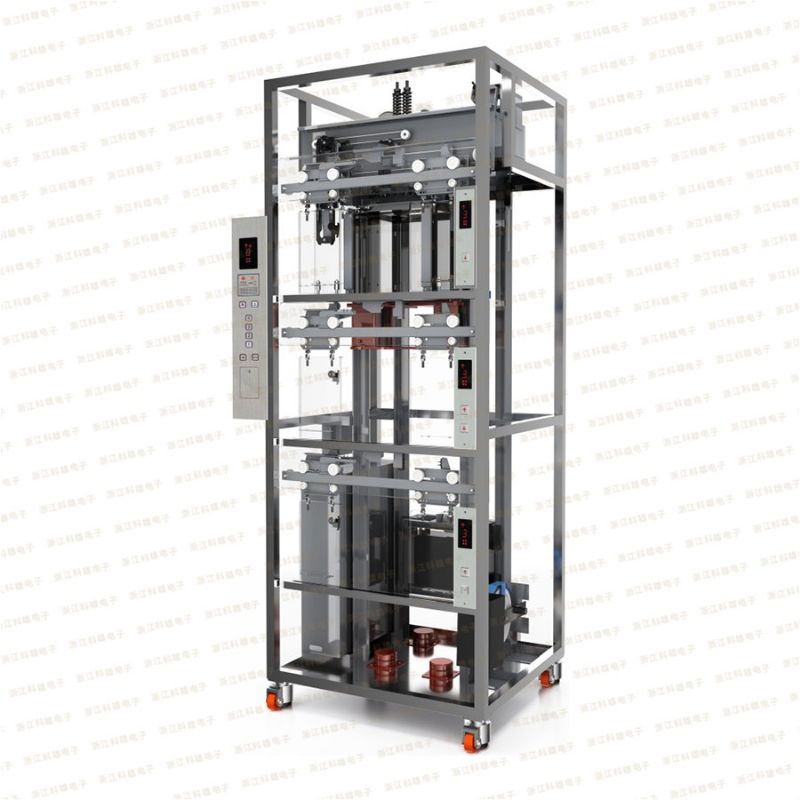

仿真实训电梯是为大中专院校、职业技校电梯工程及自动化课程演示教学实训而设计的，电梯核心机构全部采用真实电梯部件，功能与真实的变频调速电梯相同，具有全集选功能，能自动平层，自动关门，响应轿内，外
呼梯信号。该模型电梯外罩采用透明有机玻璃制造，内部一目了然，内部构件全部采用镀锌处理，耐腐蚀性能良好，维修保养简单。
技术参数
1、交流电源：单相AC 220V±10% 50Hz；
2、温度：-10～50℃；环境湿度：≤90%无水珠凝结；
3、整机功耗：≤1.5kVA
4、设备尺寸：900mm×600mm×2200mm
5、安全保护措施：具有接地保护、漏电保护、断电保护功能，安全性符合相关的国家标准。
结构介绍
1、井道框架：相当于电梯附着的建筑物，提供支承，固定导轨，是钢架结构。
2、曳引机：位于框架顶部，是电梯的动力装置，安装在两条承重梁上，他主要由以下部分组成：
(1)电动机：三相感应电动机，采用变频变压(VVVF) 驱动方式。
(2)制动器：只在电梯通电运转时松闸，当电梯停止时制动并保持轿厢位置不变，工作电压AC220V。
(3)减速器：采用齿轮减速器，具有高密度、高效率、低噪音的特点。
(4)曳引轮：绳槽为半圆槽，提供钢丝绳与绳轮之间的摩擦力。
3、控制屏：
(1)变频器：根据PLC给出的指令，对电机的频率、电压进行调制，使电机运行平稳。
(2)可编程序控制器(PLC) ：控制电梯的运行状态。
(3)安全及门锁回路。
4、导轨：分别有轿厢导轨和对重导轨保证轿厢及对重作垂直运动。
5、轿厢：由曳引钢丝绳悬挂，通过曳引机另一端连接对重，在导轨上运行。
6、对重：与轿厢连接，作用是平衡轿厢的重量。
7、层门：门上有门锁开关，当层门关闭后，电梯才能启动。
8、操纵箱：设在框架正面左则，模拟乘客在轿厢内选层的信号输入设备。
9、减速信号系统：由永磁感应器构成，提供轿厢停层位置信号。
10、终端保护开关：感应器提供电梯运行终端信号，电梯超过它时，安全回路及电源被切断，保证电梯不超出终端。
