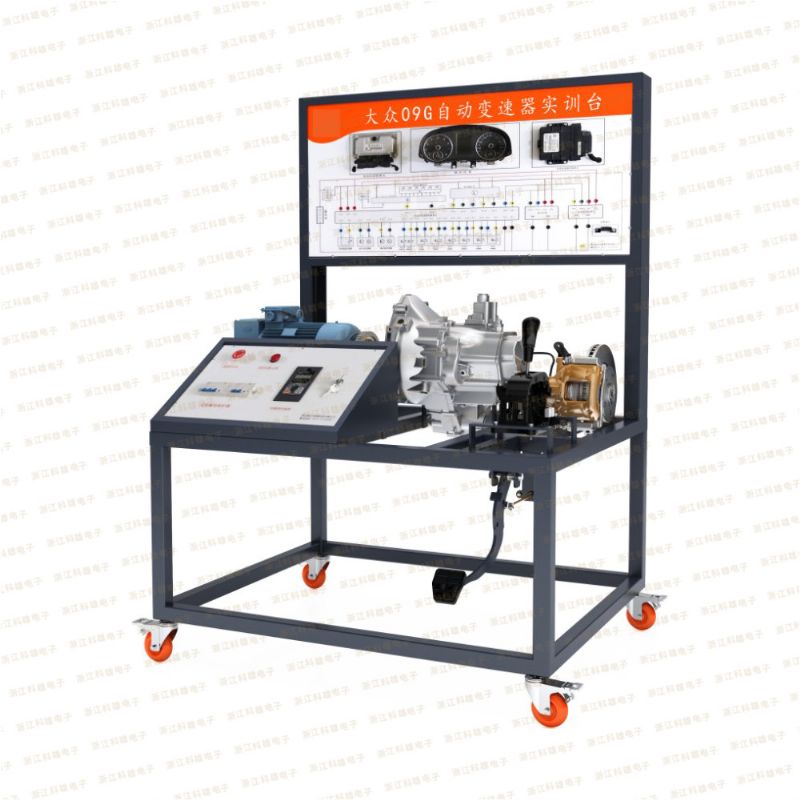

KX-9G201大众09G自动变速器实训台
服务热线: 13819982811

产品介绍
实训台采用原车自动变速器总成及控制系统制作,包括有自动变速器总成、自动变速器控制单元ECU、档位选择装置、模拟发动机加减速调速装置、三相异步电机及驱动变频器及控制器、输入轴转速表及输出轴转速表、电源系统、点火系统、操作控制台、绘制原车电路原理图的测量面板、OBD-II诊断接口及故障设置及排除系统、移动台架等。

产品功能
1、测量面板,绘制有变速箱电控系统电路图和装有4MM检测端子,可通过万用表或者示波器在检测端子上直接测量各电路元器件的数据如电压、电阻、频率或波形,面板上的LED灯用于显示器喷油脉宽及工作状态。
2、采用三项异步电动机提供动力驱动变速器运转,通过调节变频器控来控制电机的快慢,实现变速器在不同转速下升降挡实验,组合仪表用于检测及显示当前发动机转速、输出车速等状态,数字电压表用于检测变速器上各个传感器及执行器当前工作数据电压。
3、配备OBD-II诊断接口,便于学生使用发动机故障诊断仪检测故障码及波形,便于提高学生使用诊断仪兴趣,便于提高学生结合工具分析和排除故障能力。
4、控制台用于启动和关闭实训台,包括汽车表总成,漏电保护器,油压表,点火开关,油门踏板,以及制动开关,换档操作开关等。
5、配备故障设置系统,教室可以任意设置考题及答题时间,学生设备故障现象进行诊断找出故障,进行答题,学生答题结束后可进行自动评分,并保存成绩,建立学生档案,教室可随时查阅学生历次考评成绩。
6、移动台架、采用优质钢材焊接,底部安装4个脚轮,可移动锁止,方便移动数学,台架经高温喷塑处理。

技术参数
1、选用大众迈腾车型09G自动变速器系统制作,包含自动变速器总成、驱动电机、电机调速器、原车仪表、原车自动变速器控制单元、操作台、OBD-II诊断接口,无线故障设置及考核系统等;
2、利用三相异步电机作为动力源为变速箱提供动力,调节电机变频器控制旋钮,模拟变速箱各种发动机转速下运转,且进行变速箱升降挡实验;
3、可通过测量台上的档位电磁阀指示灯,观察不同档位的电磁阀工作状态;
4、可通过原车仪表、观察发动机转速以及变速箱输出车速;
5、配备OBD-II诊断接口、用于诊断仪进行故障诊断与排除;
6、测量面板:绘制有原车自动变速器电控系统彩色电路图,且配备4MM检测端子,可通过万用表或示波器进行数据测量,如电压、电阻、频率波形等;
7、配备无线故障设置及考核系统。
8、移动台架:采用优质钢结构焊接及喷塑而成,配备四个万象可锁止脚轮,方便移动教学;
9、外接电源:AC380V,50HZ以及AC220V,50HZ
10、电机额定功率:4KW
11、外形尺寸:1250×1000×1800mm
