产品介绍

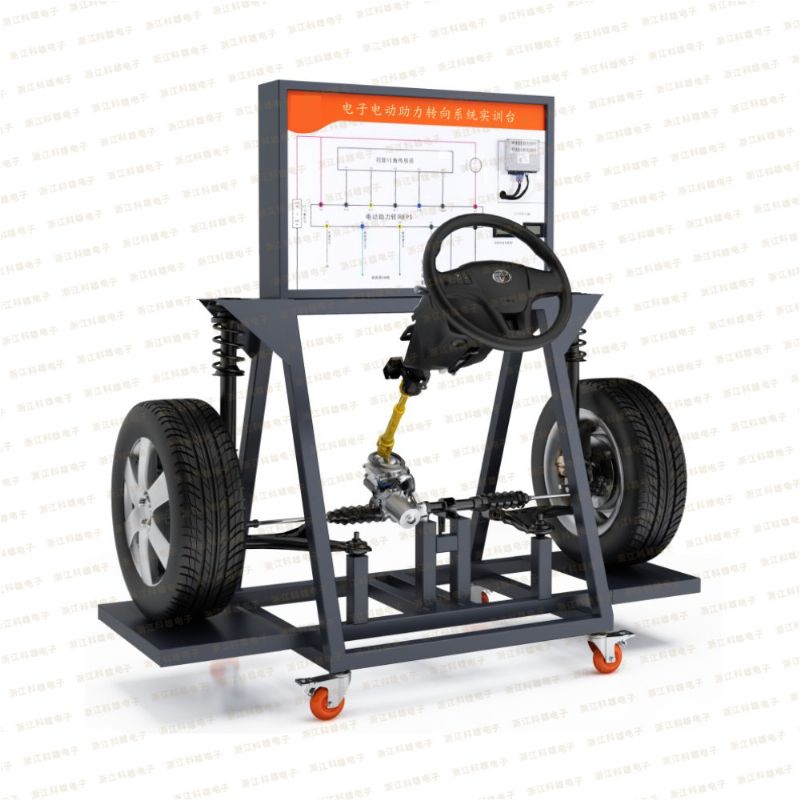

采用目前主流车型最新电子电动助力转向技术系统实物零部件制作；配备前桥构造中左右独立悬挂、上下托架和转向节、轮毂、轮胎；转向系统的转向电子电动助力泵、方向机总成、左右横拉杆、方向柱和方向盘等；控制台配备点火开关，电源指示灯、漏电保护开关、直流12V开关电源；车速模拟调整装置；集成电路故障设置和考核装置等。检测台面板设有电动助力转向系统控制电脑ECU、数字电压表、LED显示灯。外接式电脑检测端子；彩色电动助力转向系统工作原理图、彩色的助力转向电控系统电路线路及结构工作原理图；与电脑ECU线路针脚一致的外接式检测端子。
产品功能
1、在电控电动助力转向与前悬挂总成的基础上，按合理的结构排布、充分展示电控电动助力转向与前悬挂总成的结构组成及工作状态。
2、彩色电动助力转向系统工作原理图、彩色的助力转向电控系统电路线路及结构工作原理图，便于对照实物进行彩色液压助力转向系统工作原理图、彩色的助力转向电控系统电路线路及结构工作原理图的教学。
3、动态运行、实训功能：在原厂电动助力转向系统基础上，配备各相关辅助控制系统，各传感器、执行器齐全有效，电控电动助力转向与前悬挂总成系统运行正常，适合做电控电动助力转向与前悬挂系统的操作及各种工况实验。
4、实际反映在不同的车速、转向阻力、转向角度、转向的快慢等参数变化时的电控电动助力转向情况。
5、可调整式模拟转向阻力加载装置，模拟转向阻力的变化，直观体现在不同的转向阻力下的助力的工作情况。
6、可做明显的有助力与无助力的对比实验。
7、做模拟前轮定位调整实训。
产品规格
1、选用主流车型轿车用电子电动助力转向系统制作，充分展示其电子电动助力转向系统组成结构以及工作原理；
2、包含有左右前悬架、轮胎、轮毂、方向机总成、转向柱、方向盘总成、电子电动助力转向控制单元ECU、扭矩传感器、支撑台架等；
3、配备模拟车速调节装置，可模拟在高低车速情况下旋转方向盘，感知高速状态时打方向盘沉重，低速状态时打方向盘轻便；
4、OBD-II诊断：使用诊断仪对ABS系统进行故障诊断以及对控制单元进行编码
5、测量面板：绘制有完整的原车电子电动助力转向控制单元电路图以及装有4MM检测端子，用于认知转向系统的电路原理图以数据测量；
6、配备无线故障设置及考核系统。
7、移动台架：采用优质钢结构焊接及喷塑而成，配备四个万象可锁止脚轮，方便移动教学；
8、外接电源：AC380V，50HZ以及AC220V，50HZ
9、外形尺寸：1650×800×1800mm
