产品介绍

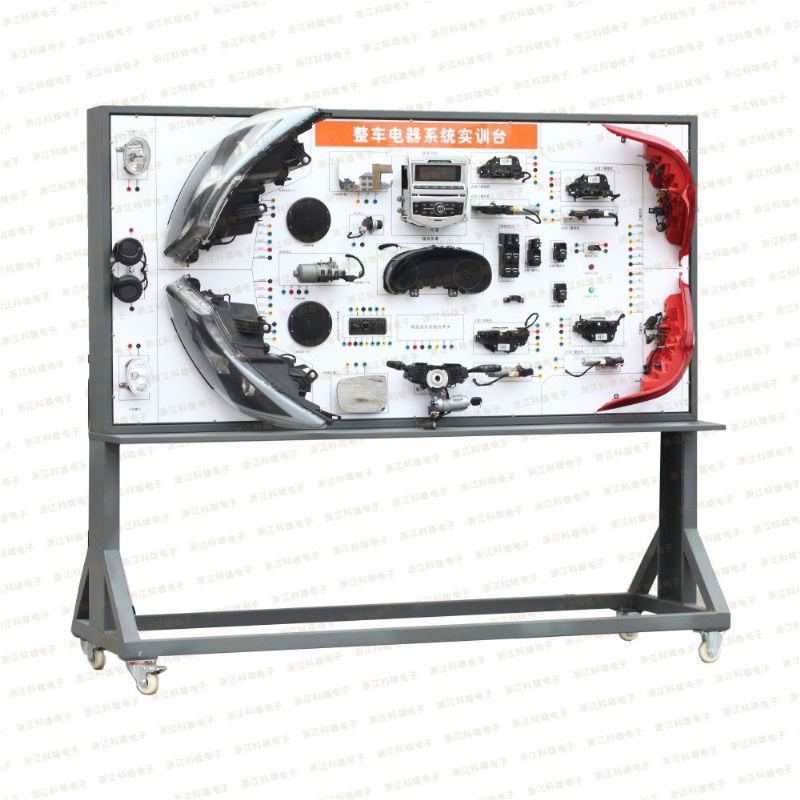

用于展示其E5纯电动汽车的整车低压电器组成结构以及工作原理。
结构组成
灯光系统、仪表系统、喇叭系统、电动车窗系统、电控门锁及后视镜系统、雨刮系统、音响导航系统、故障设置系统、移动台架等。
功能特点
1、可运行全车电器系统，展示全车电器系统的组成结构及原理。
2、操纵各种电器开关及按钮，可真实演示汽车电器各系统的工作过程。
3、面板上绘有彩色喷绘电路图，学员可直观对照电路图和实物，认识和分析整车电器各系统的工作原理。
4、面板上安装有检测端子，可直接在面板上检测整车电器各系统电路元件的电信号，如电阻、电压、电流、频率、波形信号等。
5、底架部分采用钢性结构焊接，表面采用烤漆工艺，带自锁脚轮。
6、配备有使用说明书及相关资料。
7、故障模拟系统可模拟实际运行工况，设置多种常见故障。具体内容详见故障模拟设置装置说明。
技术参数
1、外形尺寸：大于等于2000mm×700mm×1800mm(长×宽×高) ；
2、工作电压：12V直流电压；
3、工作温度：-50℃～50℃；
