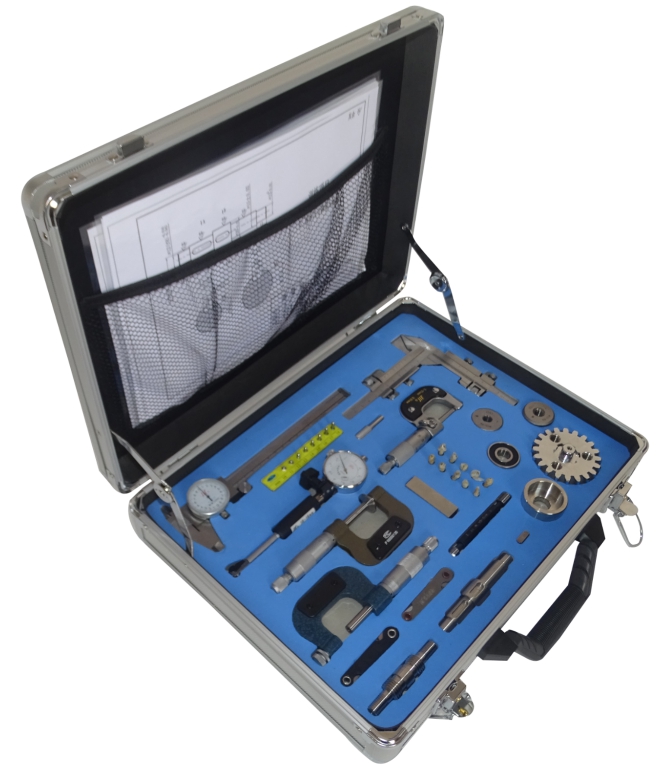

零件尺寸误差测量组合实训装置

一、产品组成及功能

本装置是根据《公差配合与技术测量》课程的基本教学要求，精心设计的一套零件尺寸误差检测组合训练产品。它由检测零件、检测工量具、配套图纸及实训指导书组成。其目的是通过零件尺寸误差的检测，加深学生对尺寸误差及尺寸公差基本概念的了解，掌握尺寸误差测量的方法的技能，为公差配合在后续课程中的应用奠定扎实的基础。

二、产品特点

1.项目实际化：以真实零件为检测对象，以实际量具为检测手段；

2.功能系统化：尺寸误差测量、合格尺寸判断、尺寸误差分析三四位一体训练模式；

3.学生大众化：小型、组合、便携式训练装置，两三人一组，让尽可能多的学生获得充分的训练机会；

4.教学标准化：配套的标准图纸、指导书，教和学都十分方便、教学显著；

5.管理便利化：检测零件、测量工具、标准图纸及指导书均放在一个精制的箱子里，管理十分方便。

三、技术性能

1.外形尺寸：410mm×310mm×100mm

2.便携组合式(检测装置、检测零件、标准图纸及指导书均放在一个精制的子里)

四、基本配置

1.精密检验零件：测量块、测量轴、测量轴套、测量轴承、测量花键、测量平键、测量螺纹轴、测量齿轮（7级各一件）

2.测量工具：游标卡尺、外径千分尺、内径百分表、螺纹千分尺、公法线千分尺、齿厚卡尺、螺纹环规、螺纹塞规螺纹样板。

3.实训箱里放置零件及工量具定位座板，定位座板上刻有零件及工量具的形状；方便摆放和老师对装置清点及管理。

五、实训项目
1、零件基本尺寸检测
（1）游标卡尺检测零件长度尺寸
（2）外径千分尺检测零件外圆尺寸
（3）内径百分表检测零件内圆尺寸
2、零件配合尺寸检测
（1） 轴与孔配合尺寸检测（一）
（2）轴与孔配合尺寸检测（一）
3、平键及花键尺寸检测
（1）平键基本尺寸检测
（2）平键配合尺寸检测
（3）花键基本尺寸检测
（4）花键配合尺寸检测
4、普通螺纹尺寸检测
（1）普通螺纹基本尺寸检测
（2）外螺纹中径尺寸检测
（3）用螺纹环规和塞规检验内、外螺纹
5、齿轮尺寸检测
（1）齿轮基本参数测量与计算
（2）齿轮齿厚尺寸检测
（3）齿轮公法线长度尺寸检测
